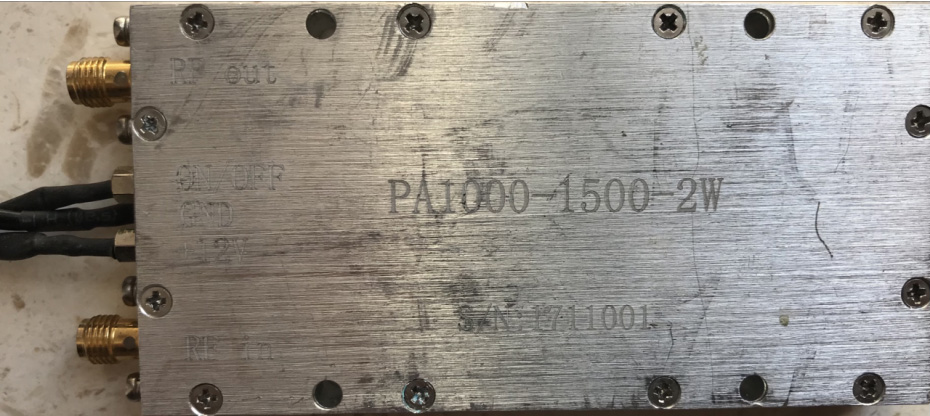

無線自組網模塊、功放模塊
1、寬帶產品：分為模塊和整機產品，模塊為體積小，便于客戶根據需求靈活使用；整機為標準的19寸上柜機箱，內帶散熱器、風機、ACDC模塊、狀態指示燈、頻段切換以及濾波器，適用于實驗室測試等環境。
2、信號源：10K-500M DDS截變信號源模塊 、10K-1G DDS截變信號源模塊
3、小型化產品：1M-6000M 24V/28V供電，體積小主要針對手持終端、便攜與背負設備等，對體積重量有極高要求的輕、小化產品。
4、全國產化功放產品：1M~6GHz，全國產化功放具有器件全部國產化、交期短、自主可控等特點。
5、便攜式功放：1M~26.5GHz，0.1W~500W，便攜式功放具有操作簡便、靈活性強、穩定性高、可擴展能力強等特點。
6、定制功放：根據客戶要求，在0.2MHz-40GHz，0.1W~1000W范圍內高寬帶、高功率和高線性、根據客戶要求結構和尺寸進行定制。
|

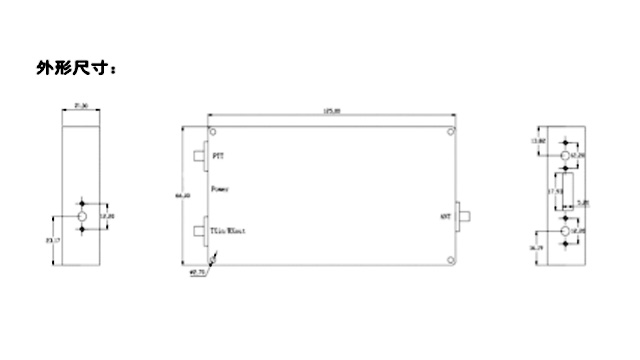

模塊型功放1440±15MHz 5W 功放系列 |
|||
|
序號 |
指標項目 |
技術要求 |
備注 |
|
1 |
頻率范圍 |
1440±15MHz |
|
|
2 |
輸出功率 |
≥37dBm(5W)平均功率 |
P1dB≥44dBm |
|
3 |
帶內增益 |
15dB |
|
|
4 |
增益平坦度 |
≤±0.5 dB |
|
|
5 |
輸入功率 |
≤＋22dBm |
|
|
6 |
諧波 |
≤-60dBc |
|
|
7 |
雜散 |
≤-60dBc |
|
|
8 |
IMD3 |
≤-30dBc |
雙音總功率5W |
|
9 |
ACPR |
≤-40dBc |
功率5W帶寬10W |
|
10 |
接收插損 |
≤2.2dB |
|
|
11 |
收發控制 |
LVTTL,TTL=0@接收 TTL=3.3@發射 |
默認狀態TTL=0 |
|
12 |
端口駐波 |
≤1.8 |
|
|
13 |
駐波保護 |
開短路不損壞 |
|
|
14 |
接頭 |
SMA-K |
|
|
15 |
供電 |
＋28V |
|
|
16 |
功耗 |
＜35W |
5W平均功率 |
|
＜0.6W |
接收 |
||
|
17 |
散熱方式 |
傳導散熱+風冷 |
|
|
|
|||
|

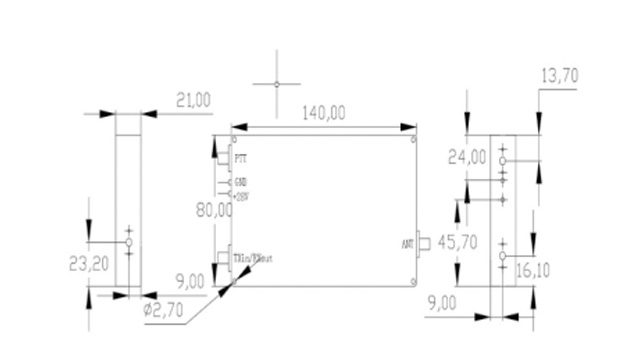

模塊型功放580±15MHz 10W 功放系列 |
|||
|
序號 |
指標項目 |
技術要求 |
備注 |
|
1 |
頻率范圍 |
580±15MHz |
|
|
2 |
輸出功率 |
≥40dBm(10W)平均功率 |
P-1dB≥46dBm |
|
3 |
帶內增益 |
23dB |
|
|
4 |
增益平坦度 |
≤±0.5 dB |
|
|
5 |
輸入功率 |
17dBm |
|
|
6 |
諧波 |
≤-65dBc |
|
|
7 |
雜散 |
≤-65dBc |
|
|
8 |
IMD3 |
≤-30dBc |
雙音總功率10W |
|
9 |
ACPR |
≤-40dBc |
功率10W帶寬10M |
|
10 |
收發切換時間 |
≤1uS |
|
|
11 |
接收插損 |
≤1.8dB |
|
|
12 |
收發隔離度 |
≥50dB |
|
|
13 |
收發控制 |
LVTTL,TTL=0@接收 |
默認狀態TTL=0 |
|
14 |
端口駐波 |
≤2.0 |
|
|
15 |
駐波保護 |
開短路不損壞 |
|
|
16 |
接頭 |
SMA-K |
|
|
17 |
供電 |
＋28V |
|
|
18 |
功耗 |
＜56W |
10W功率發射 |
|
＜0.7W |
接收 |
||
|
19 |
散熱方式 |
傳導散熱+風冷 |
|
|
|
|||
|
模塊型功放550±150MHz 20W 功放系列(U波段) |
|||
|
序號 |
項目 |
指標項目 |
技術要求 |
|
1 |
接收 |
工作頻率（MHz） |
400～700 |
|
2 |
輸出功率(W) |
42dBm |
|
|
3 |
增益dB |
49.5 |
|
|
4 |
增益平坦度dB |
±1.2 |
|
|
5 |
放大器的EVM |
≤3.5% |
|
|
6 |
電流(A) |
≤3.5A |
|
|
7 |
開關速度 |
≤5 |
|
|
8 |
IMD3 |
≤-30 |
|
|
9 |
OFDM（20MHz帶寬）帶肩比（dB） |
≥25 |
|
|
10 |
輸入輸出回波損耗（dB） |
≥15 |
|
|
11 |
雜散輸出（dBc） |
≤-80 |
|
|
12 |
諧波輸出 |
≤-55 |
|
|
13 |
發射 |
工作頻率（MHz） |
400～700 |
|
14 |
增益dB |
9.5 |
|
|
15 |
增益平坦度dB |
±1 |
|
|
16 |
OIP3（dBm） |
≥15 |
|
|
17 |
噪聲系數 |
≤3.0 |
|
|
18 |
輸入輸出回波損耗（dB） |
≥8 |
|
|
19 |
收發切換 |
控制電平 |
TTL +3.3V |
|
20 |
1 |
LNA |
|
|
21 |
2 |
PA_NC |
|
|
22 |
其它 |
保護要求 |
射頻開路不損壞 |
|
23 |
供電電壓 |
DC+28V |
|
|
24 |
工作溫度 |
-40℃～+65℃ |
|
|
25 |
輸入輸出阻抗 |
50Ω |
|
|
26 |
2個輸入 |
MCX-50KE-12 |
|
|
27 |
1個輸出接頭 |
SMA |
|
|
28 |
供電和控制插座 |
DIP6(2.0) |
|
|
29 |

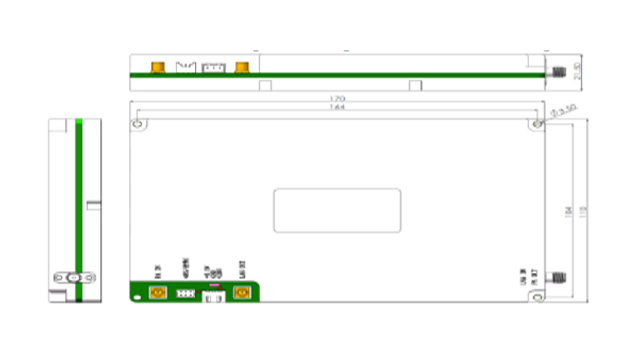

尺寸 |
170× 110× 21.5mm |
|
|
|
|||
